(控制变频器型)





一、功能简介：

  该微电脑自动裁切机控制器是用于变频机控制异步电机，通过旋转编码器作为长度的检测输入信号，来控制送料长度。对于用普通电机作为驱动的裁切机，用此控制器不需要另外编程及调试，我们在裁切机控制器内部已经固化了完善的程序，只需要按照我们提供的图纸，接好外部控制电路，然后在裁切机控制器内后台设定好相关的参数,进入后台需要密码，调整好变频器的参数，就可以正常工作，为您开发设备节省很多时间及成本。本载切机控制器参具有送料精度高、运行稳定、使用方便、维护简易等优点。

二、技术参数：

1、工作电压：直流24V；

2、控制器功率：≤3W；

3、裁切长度： 1-999999.9毫米可调；

4、安装开孔尺寸：153mmX110mm;

三、控制器参数及性能：

1、裁切长度：参数范围10-999999.99毫米，此参数为需要裁切的片材长度，更改此参数的数值，即可改变裁切机控制器所裁切的片材长度，操作简单方便。

2、停机数量：参数范围1-999999个，些参数为需要裁切的片数，达到此数值自动停机，并提示信息:“计数产量到达设定值停机！”。把界面调到产量页，产量清0后可继续开关工作。当不需设定数量停机时，只需把该参数设为0。

3、生产数量：计数范围1-999999个，此数值为载切机控制器所裁切片材的片数，用于计量产量。当停机数量不为0时，生产数量到达停机数量时，自动停机。

4、手动操作界面，用于调试设备而设，可以控制裁切刀的单独升降动作，及电机的送料退料操作，给设备调试带来方便。而且在手动操作时具有保护功能，切刀下压未上升时，变频器不会驱动电机转动，并且操作错误时界面会提示“手动升上切刀后才能送料！”信息，以防有料时误操作损坏电机及机械轮。当在自动状态下时提示 “请转换到手动模式再操作！”。

5、报警功能：此裁切机控制器切刀动作可以配置位置开关，用来检测裁切刀的位置，避免送料动作及切刀下压同时发生，而且开关可以任意配置，只装一个上位传感器，或者只装一个下位传感器，甚至可以一个开关都不安装，当一个开关都不装的情况下，是使用的延时功能，通过切刀动作的延时来判断是否送料，延时参数可以在出厂前调好，因为此参数具有密码保护，终端使用者不能随意更改，很好的保护了设备的正常工作。而且在使用位置开关时，工作中如果未感应到，界面也会提识相应的报警信息，如：“切刀上位传感器未感应到！”“切刀下位传感器未感应到！”用来提示使用者设备哪个地方出现了问题，便于快速维修，甚至不需要专业人员，操作者把提示的位置传感器移下位置就行了，减少了设备生产厂商很多不必要的售后及维护。

6、设备厂家参数设定，这些参数的设定需要密码才能调整，特为设备生产厂家而设，出厂前跟据驱动器的参数及机械部分的参数设定好相关参数，控制器就可以正常使用了。

四、系统工作方式举例说明

   本裁切机控制器用于如下的控制方式，用普通异步电动机作为驱动，通过变频器来控制电机的速度驱动下辊带动材料来控制送料长度，当送料长度达到减速长度后，变频器减速到低速，再继续送料，当达到设定长度后，电机停止转动，裁切刀在电机或气缸或油缸的驱动下完成裁切动作。送料长度通过装于主辊上的旋转编码器检测，送回裁切机控制器。裁切完后裁刀回位，然后再送料，再切料，这样周而复始的工作，直到设定停机数量到达或人为停机，才停止工作。为了送料动作的安全性，可以在裁切刀上安装行程开关或磁开关来判断裁切刀位置，以免发生裁切刀没有抬起来就出现送料的情况，或者也可采用延时的方式来避开这一点。

五、裁切机控制器界面具体说明（图片实拍）

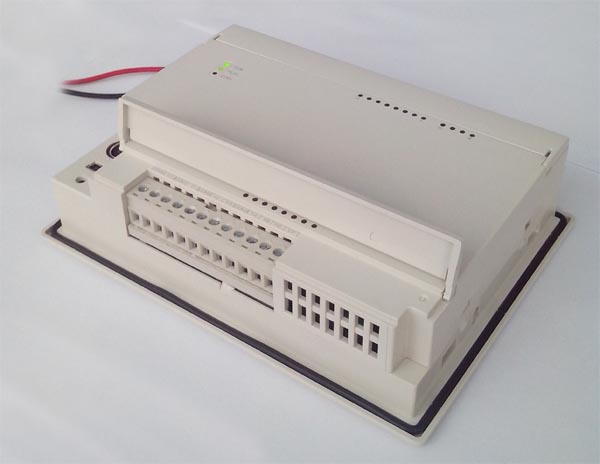

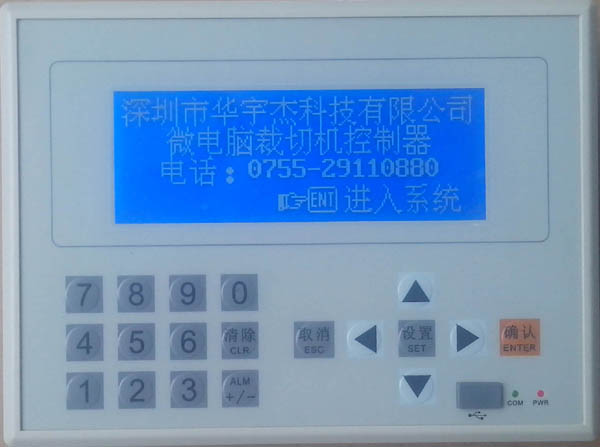

    开机上电后，显示厂家公司名称及联系方式，厂家信息可以按客户要求定制。如下图：

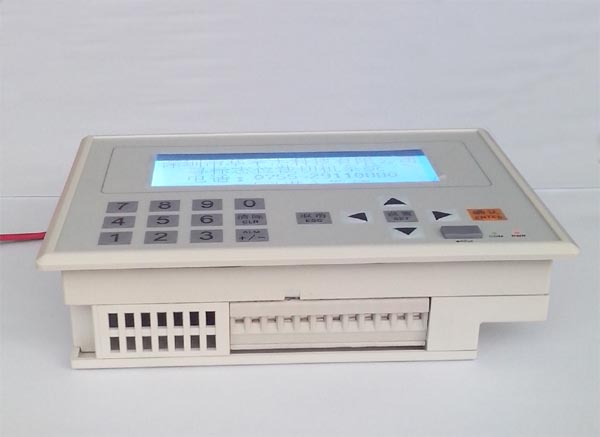

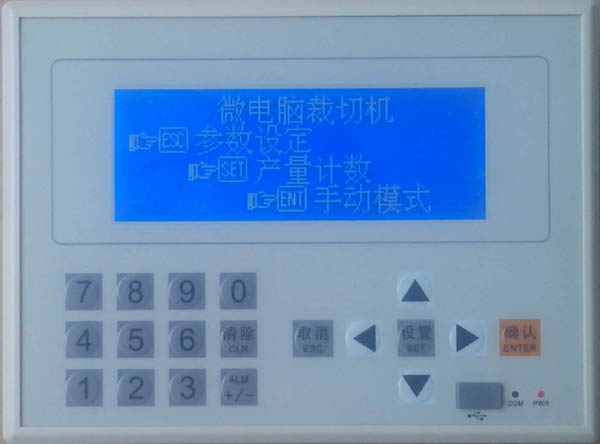

    在此界面状态下，按“ENT”键，进入系统。如果上电5秒后没有按“ENT”键，也会自动进入系统界面。系统界面如下图：

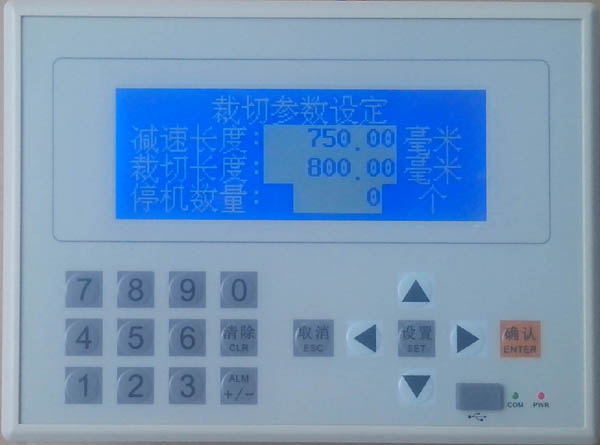

    在上面的系统界面中，按“ESC”键，进入参数设定界面；按“SET”键，进入产量计数器界面；按“ENT”键，进入手动操作界面。它们的显示分别如下：参数设定界面

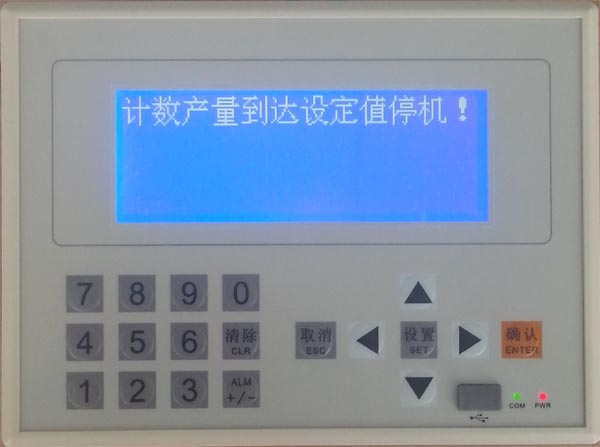

    在上界面中，减速长度是为了更精确的控制裁切长度而设，当送料长度达到这个值时，使变频器变速，当送料长度达到裁切长度时，电机停止送料，裁切刀动作。所以减速长度值总小于裁切长度值。改变此参数，只需按一下面板上的“SET”键，参数的相应位就会闪烁，闪烁位即为要修改的位，按“←”或“→”可以改变要修改的位，然后按需要的数字键，改完后按“ENT”键确认，如果只要修改“裁切长度”这个参数，只需要按“SET”键两次，其它跟上述一样操作。当客需要裁切一定产量后自动停机，只需设定好“停机数量”，当计数产量达到“停机数量”的数量时，会自动停止生产，并且界面提示如下图：

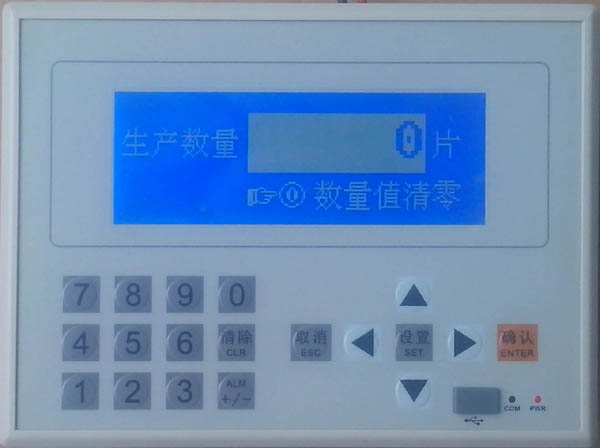

    如果要继续生产，必须把生产数量清0。产量计数界面如下:

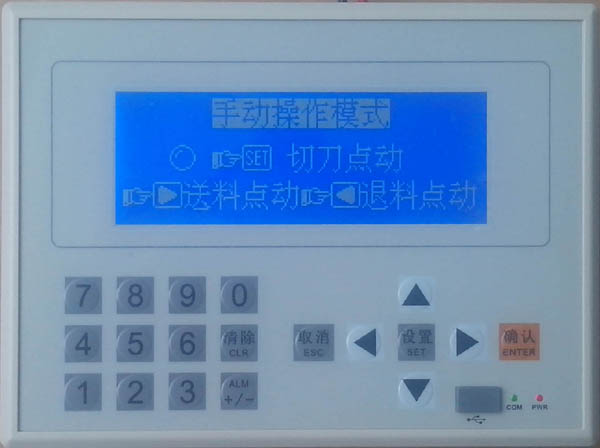

   在上界面中，大字显示当前生产数量值，如果需要清除生产数量，为防止误清除生产数量，需要按住数字“0”键2秒钟，2秒钟后，产量自动清0。在调机或者需要手动时，请进入手动模式，界面如下：

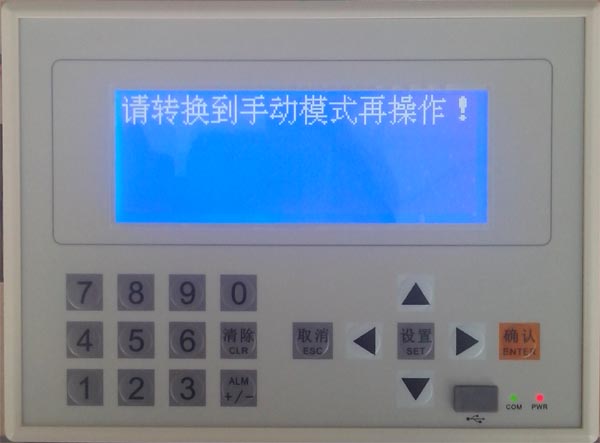

    在此界面状态下，按“SET”键，切刀动作，再按一次“SET”键，切刀回位。如果按“SET”键，界面显如下：

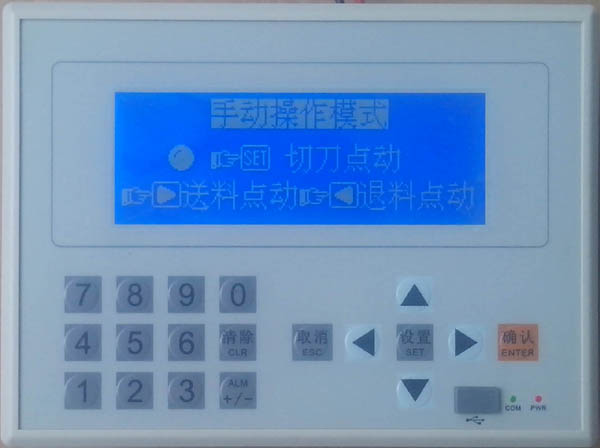

     表明外接“手动/自动”旋钮处于自动状态，不能手动操作，如需手动操作，需把外接“手动/自动”旋钮转到手动端，然后再手动操作。在手动状态下，如果按完“SET”键，切刀动作到下位，如下图:

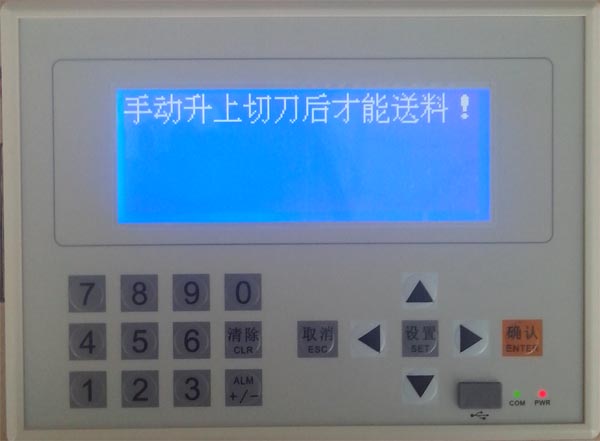

    此时正常操作，应再按一次“SET”键，让切刀回到上位，再按“→”键或“←”键。在切刀未回到上位的情况下，如果按“→”键或“←”键，送料将不会动作，且提示操作者操作错误，从而防止了误操作损坏其它机械件的可能性。提示界面显示如下：



    在自动生产过程中，如果出现停机的情况，只要不是人为操作停机，都会有相应的显示信息出现，从而给故障查找带来很多好处，非技术人员按照界面信息提示，也能处理好故障，减少了厂家上门维修的烦恼。如工作过程中，传感器损坏或移位，会有如下界面提示：



    此界面提示上位传感器出现的故障，只需检测刀上位传感是否完好即可。

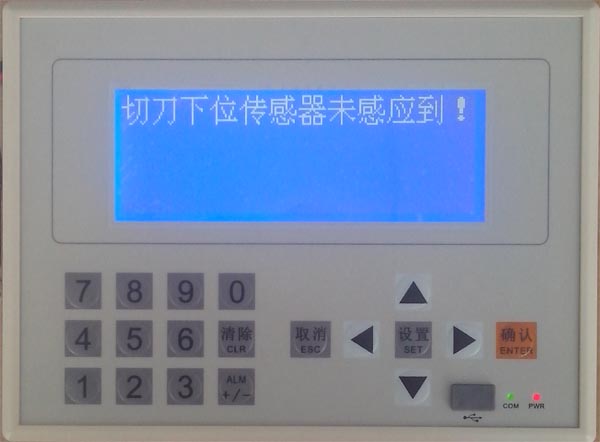

    此界面提示下位传感器出现的故障，只需检测刀下位传感是否完好即可。如果出现下提示界面：



    表明生产的产量已达到设定的停机产量了，只需把生产产量清0即可再开机生产。另外有部分界面受密码保护，需输入密码才能修改，此界面内的参数为设备生产厂家设定，使用者一般用不到。设备生产厂家只需要按照机械尺寸及电机具体参数设置，依照我们提供的电控图纸完成接线，即可正常使用，省去了技术人员的编程及调式时间，缩短了设备的开发及生产周期。

厂家需设定的参数如下：(此处略)

六、裁切机控制器接线示意图纸(此处略)
